Plaats van herkomst: | CHINA |
---|---|
Merknaam: | Prostepper |
Certificering: | CE/ISO/ROHS |
Modelnummer: | PST86H268-4C45 |
Min. bestelaantal: | 1pcs |
Prijs: | Negotiable |
Verpakking Details: | het binnenpakket is EPE-schuim, is de buitenverpakking caton met film, is de kartongrootte 32.5*30.5 |
Levertijd: | binnen 10 het werkdagen na het ontvangen van uw betaling |
Betalingscondities: | T/T, Western Union, MoneyGram |
Levering vermogen: | 250000PCS |
Productnaam: | 86mm kabel het stappen motor | lood: | 4 |
---|---|---|---|
Eigenschap: | Hoge stabiele Torsie, | draadtype: | Kabeltype |
Fase: | 2 | lengte: | 66.5mm |
Gewicht: | 1.8KG | Toepassing: | CNC machne, Medisch apparaat, 3D printer |
Hoog licht: | Nema34 Kabelstepper Motor,86mm Kabelstepper Motor,86mm hybride lineaire actuator |

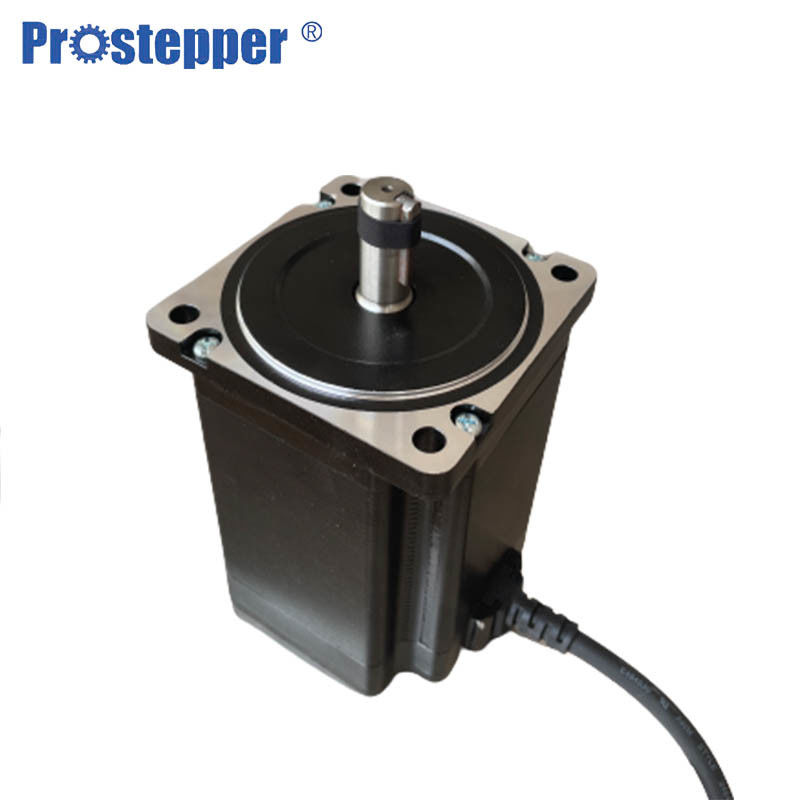

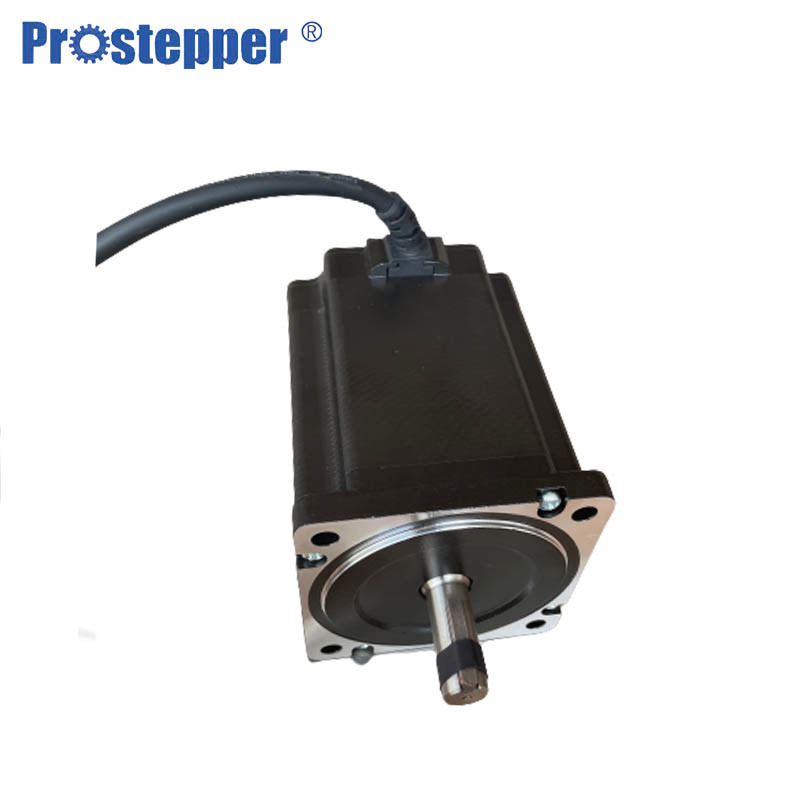

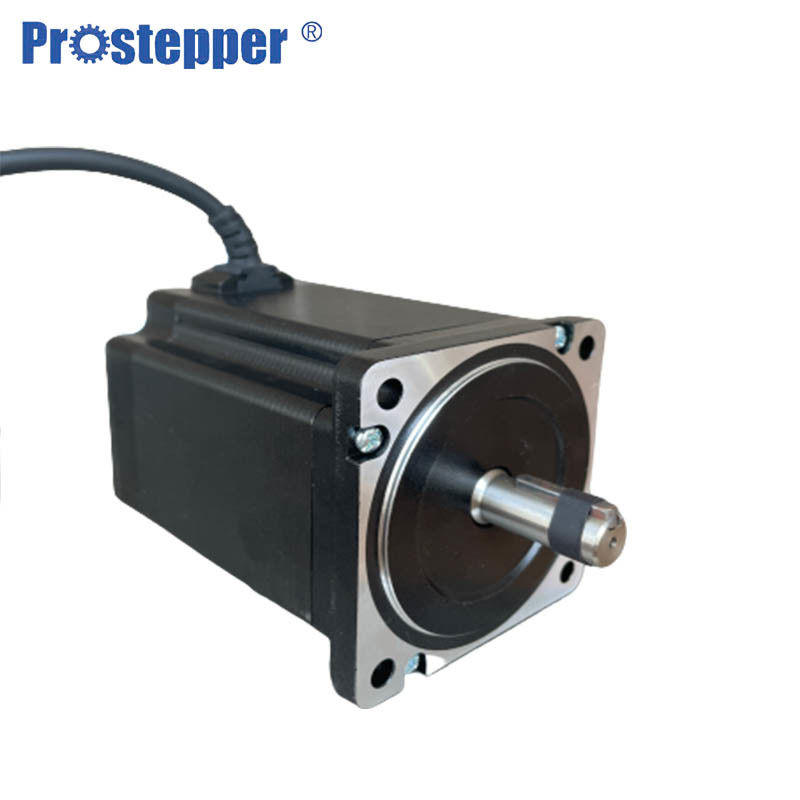

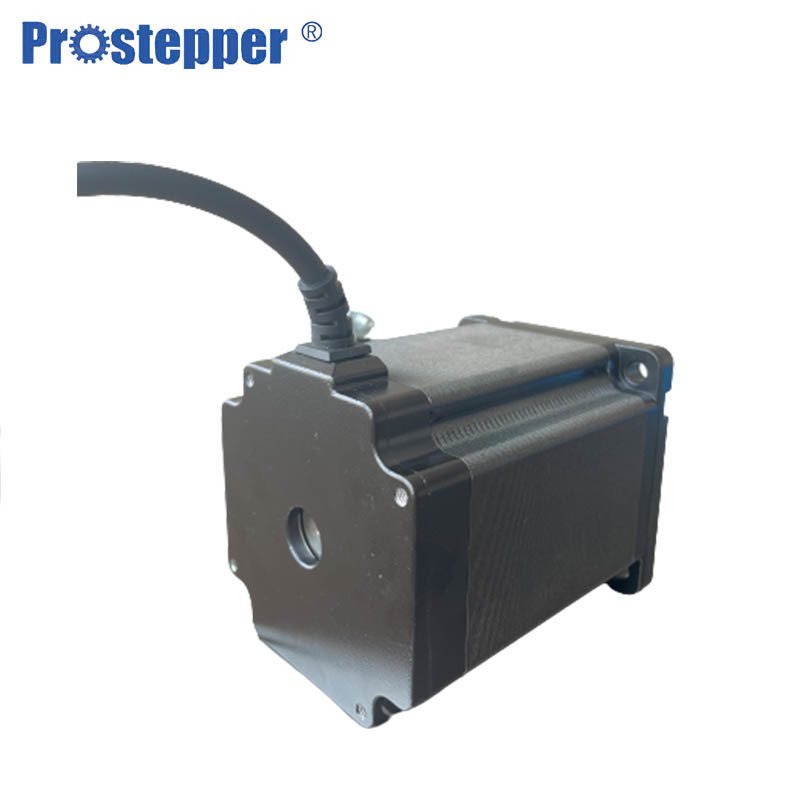

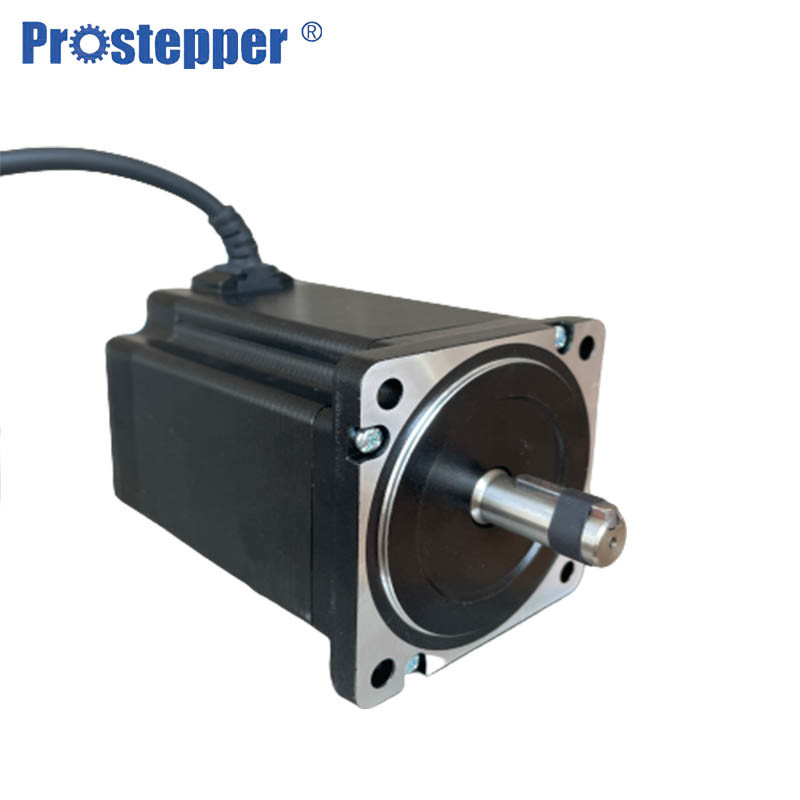

tweefasennema34 86mm hoge stepper van de de motorkabel van de torsieschacht motor voor CNC machine
Bedrijfgeschiedenis: Co. van CHANGZHOU PROSTEPPER, Ltd werd opgericht in 2004 als de High-tech Onderneming van Jiangsu, die in zich het Ontwikkelen in dienst neemt, ontwerpt en professionele stepper motor en brushless motor van gelijkstroom produceert. Het is van motor productie en R&D geschiedenis van 1998 wordt gedateerd die.
Algemene specificaties
Specificatie | Motorkenmerken | |
Isolatieklasse | Klasse B130°C | |
De Nauwkeurigheid van de staphoek | ±0.09° | |
Weersta Voltage | AC500V (één minuut) | |
Isolatieweerstand | 100MQ MIN. 500VDC | |
Temperatuurstijging | 80*C MAXIMUM | |
Radiaal Spel | 0.025mm Max. (Load450g) | |
Asspel | 0.075mm Max. (Load950g) | |
Temperatuur | -10~+50°C (niet het Condenseren) | |
Werkend Milieu | Vochtigheid | 85%RH MAX. (niet het Condenseren) |
Middel | Geen corrosief gas of stof. Niet direct in contact met water, olie, enz. | |
Opslagmilieu | Temperatuur | niet 0~+50°C die (condenseren |
Vochtigheid | 85%RH MAX. (niet het Condenseren) | |
Het leven | 5000 Uren min. |
Radiale Load&Axial-Lading
Motorgrootte | Schachtdiameter (mm) | Radiale Lading (n) | Aslading (n) | ||||||
Afstand van het Opzetten van Oppervlakte (mm) | |||||||||
5 | 10 | 15 | 20 | 25 | 30 | 35 | |||
NEMA8 | 4 | 15 | 12 | — | 3 | ||||
NEMA 11 | 5 | 50 | 35 | 25 | — | 5 | |||
NEMA 14 | 5 | 50 | 35 | 25 | 20 | — | — | — | 10 |
NEMA 17 | 5 | 50 | 35 | 25 | 20 | — | — | 15 | |
NEMA 23 | 8 | 270 | 180 | 130 | 100 | 90 | — | 20 | |
NEMA 24 | 8 | 200 | 135 | 100 | 82 | 58 | — | — | 30 |
NEMA 34 | 14 | 620 | 550 | 480 | 390 | 340 | 290 | 260 | 60 |
Specificatie:
Wijze Nr | PST86H268-4C30 | PST86H268-4C45 |
Het houden van Torsie | 3.6N.m | 3.6N.m |
Verwante Stroom | 3A/Phase | 4.5A/Phase |
Weerstand | 1Ω/Phase | 0.5Ω/Phase |
Inductantie | 6.8MH/Phase | 3.3MH/Phase |
Inertie | 1400g.cm2 | 1400g.cm2 |
Gewicht | 1.8kgs | 2.1kgs |
Lengte | 66.5mm | 66.5mm |
Verbinding | C | C |
Gelieve van nota te nemen het overzicht een dubbel-schachtmotor toont.
De enige schachtmotor heeft niet de blauwe deelschacht en * demensions van het tekengat.
Aboved snelheid/torsiekromme is gebaseerd op de beproevingsomstandigheden van prostepper. Wanneer de drijfvoorwaarden veranderen, ook verandert de dynamische torsie.
De verwante die stroom in de specificatie wordt vermeld is een efficiënte waarde, te passen gelieve de stroom van de bestuurder onder aan ralted stroom.
Als u motorbeelden of tekeningen hebt om ons te tonen, of u bril zoals voltage, snelheid, torsie, motorgrootte hebt gedetailleerd, die wijze van de motor, nodig leven en geluidsniveau enz. werkt, gelieve te aarzelen niet om ons te laten het weten, dan kunnen wij geschikte motor per uw verzoek dienovereenkomstig adviseren.
Na bevestigde de nodig motorbril, zullen wij zullen een proformarekening voor steekproeven, zodra wij de betaling krijgen, wij zullen ertoe brengen een PAS van onze rekeningsafdeling om steekproeven dienovereenkomstig te werk te gaan citeren en verstrekken.
Kwaliteitsborging:
1. Elk productieproces heeft een speciale persoon om kwaliteit te testen te verzekeren
2. Heb professionele ingenieurs om de kwaliteit te controleren
3. Alle producten hebben Ce, ROHS, de kwaliteitsbewakingscertificatie van ISO overgegaan
Toepassingen:
Textielmachines, gravuremachine
Veiligheid, 4g-antenne, zonne-energie
Medische apparatuur, industriële automatisering
Auto, administratie automatisering
Drukmateriaal, reclamemateriaal
Product Decription:
1. Nauwkeurige Positiecontrole
De hoekige verplaatsing van de het stappen motor kan precies door het aantal elektrische impulsen worden gecontroleerd. De hoeknauwkeurigheid kan binnen ±0.09゜without worden gecontroleerd om het even welk apparaten terugkoppelen.
2. Voorwaartse/Omgekeerde Omwenteling, Pauze en Greep
De voorwaartse/omgekeerde omwenteling van de stepper motor kan door de inputopeenvolging van de gecontroleerde elektrische impulsen worden gecontroleerd.
3. Kies de grondstoffenmaterialen van de beroemde merkleverancier in China of in het buitenland
4. Elke vervangstukken worden gecontroleerd strikt in al productieproces
5. Bevordert het hoge prestaties geoptimaliseerde ontwerp dat van de elektromagnetische kring, de lagere torsie van de motor verhoogt, de toenemende waaier van temperatuur op de motor, motor lopen stabieler.
6. Nauwkeurige positiecontrole
7. Het online testmateriaal werkt de hele tijd
FAQ:
Q: Kan ik steekproeven voor eerst het testen hebben?
A: Ja, absoluut kunt u. Na bevestigde de nodig motorbril, zullen wij zullen een proformarekening voor steekproeven, zodra wij de betaling krijgen, wij zullen ertoe brengen een PAS van onze rekeningsafdeling om steekproeven dienovereenkomstig te werk te gaan citeren en verstrekken.
Q: Hoe zorgt u motorkwaliteit ervoor?
A: Wij hebben onze eigen inspectieprocedures: voor inkomende materialen, hebben wij steekproef ondertekend en de tekening om ervoor te zorgen kwalificeerde inkomende materialen; voor het productieproces, wij reisinspectie in het proces en definitieve inspectie om gekwalificeerde producten ervoor te zorgen alvorens hebben te verschepen.
Q: Wat is uw levertijd?
A: In het algemeen, zal ons regelmatig standaardproduct 25-30days vergen, een beetje langer voor aangepaste producten. Maar wij zijn zeer flexibel op de levertijd, zal het afhangen van de specifieke orden
